              YS真空引水裝置

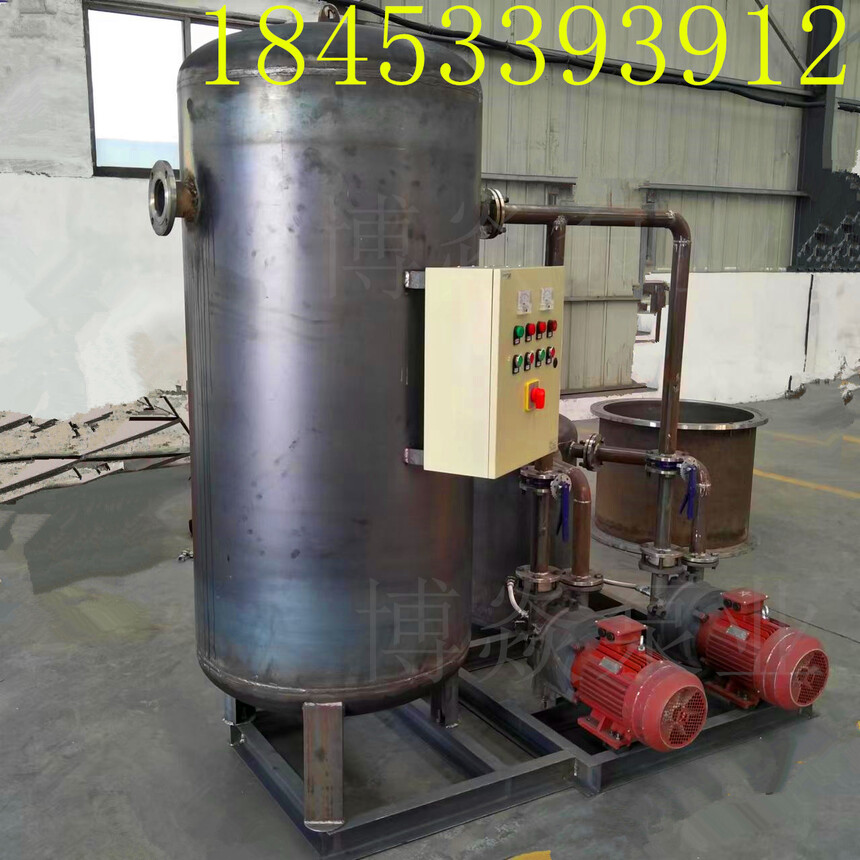

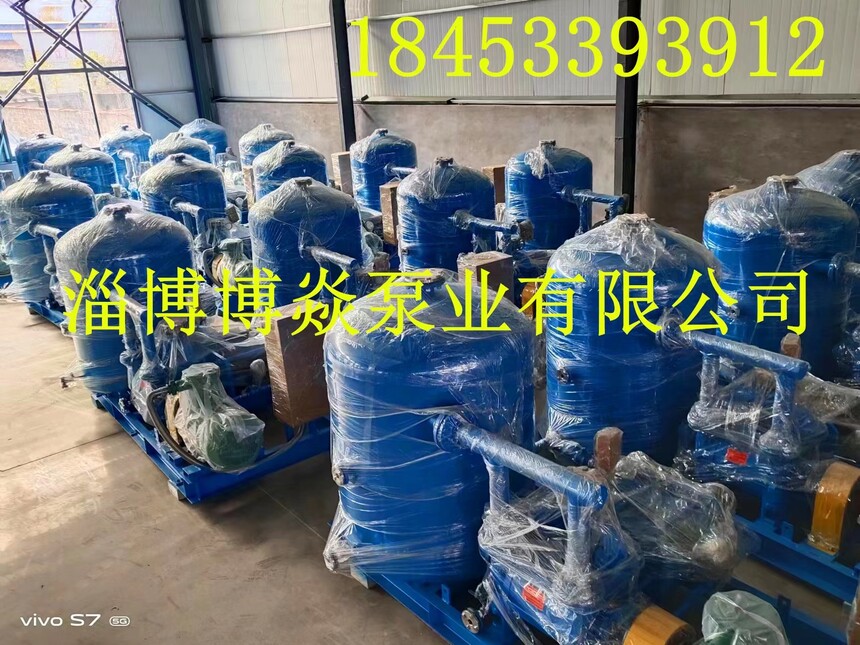

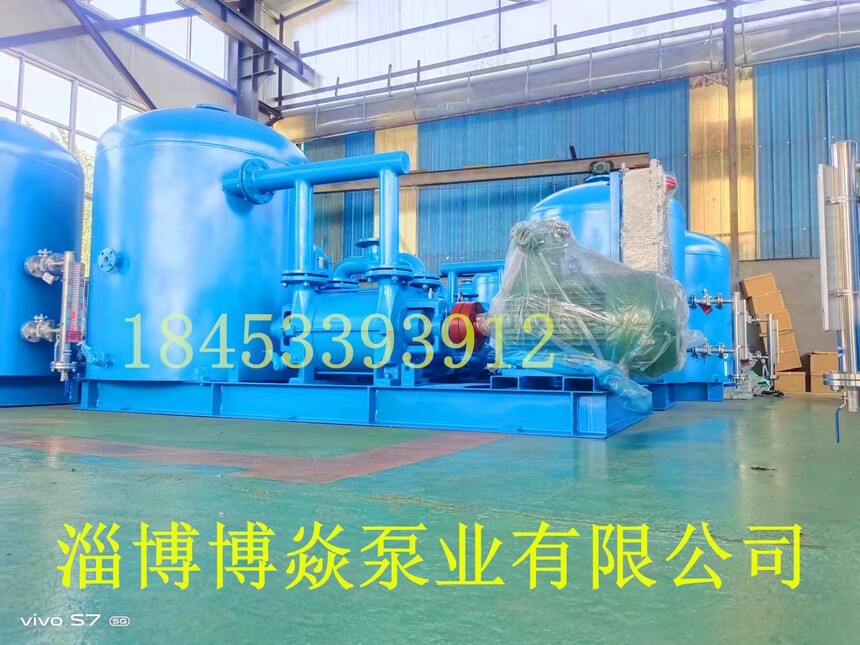

              實物拍攝:


              一、概述

                  真空引水裝置是我公司總結多年真空引水裝置的生產經驗基礎上研發的真空引水產品,廣泛應用于自來水廠、電廠、造紙廠、石油化工等礦業大型水泵啟動前的真空引水。完全取代大型水泵灌水時在吸入管路進水口安裝底閥的傳統結構形式,從而達到減小吸入管路損失,改善水泵吸入性能的目的。

              二、工作原理

              真空引水裝置由兩臺2BV水環真空泵,一個真空罐,一個循環供水罐,一組管道閥件及一套電氣自動控制配電箱組成的成套的真空獲得設備,是以真空罐作為真空存儲設備的成套系統。水泵在運行之前,必須使泵內充滿水,本裝置利用水環泵對水泵抽真空泵體內形成一定的真空度,使被抽吸的液體在大氣壓作用下沿吸水管進入水泵泵體內,當系統的真空度達到一定值或被抽吸的液體的液位達到一定高度,關閉引水裝置吸氣管道上的閥門,關閉真空泵,就可以啟動水泵了。

              三、結構配置

                  真空引水裝置根據用戶的使用需求不同可分為:簡易型(配置代號J)、標準型(配置代號B)兩種結構配置。

                  由真空泵、氣水分離器、連接部件、底座、止回閥等組成,機組不帶控制柜,引水成功與否需用戶自己判斷,引水成功后關閉進氣管路上的閥門和手動切斷機組電源。

              標準型

              由真空泵、氣水分離器、連接部件、底座、真空止回閥、控制元件等部件組成,機組帶自動控制配電柜,機組根據安裝在進氣管路上的真空引水控制器的壓力信號來判斷引水的否成功,引水成功后,機組自動關閉進氣管路上的電磁閥(或電動閥門)和切斷電源,控制柜輸出引水成功信號,啟動水泵,整個引水過程結束。

              四、裝置的安裝

                  裝置安裝的位置及真空管道的布置等均由泵站設計者決定。

              ·工作原理
                使用前真空罐內須加滿水,當罐內的水被水泵吸
              出,罐內產生負壓(真空)或通過真空泵強制產生負壓后,由于大氣壓的作用,蓄水池內的水通過吸水管進入真空罐,通過水泵源
              源不斷的供水或啟動離心水泵。
               · 特點及使用范圍
                真空引水罐使用于無自吸功能的下吸式(水低
              泵高)水泵,KG系列真空引水罐結構獨特,真空
              度高,從而保證了水泵較高的工作效率,代替真
              空引水泵的最佳選擇。
               · 容積的確定可通過下列公式計算

               。↙+H)×S≤0.14V或V≥7(L+H)×S

                式中L――吸水管垂直高度(吸水管垂直高度不

              大于6米)與水平長度之和;

                H――真空引水罐高度;

                S――吸水管截面積;

                V――真空引水罐總容積。

               · 使用方法
              1.按圖連接吸水管、真空罐、水泵、真空泵。
              2.松開罐上方的銅旋塞或在此連接真空泵,并打開罐上方加水口法蘭盲板,將清水加入罐內。當銅旋塞有穩定的水流出后,緊固法蘭盲板,并旋緊銅旋塞。
              3.確認無漏水處后,即可啟動水泵,投入正常使用.
